Как работает токарный станок с ЧПУ по металлу

Металлические детали встречаются практически во всех уголках современного производства. Они образуют валы внутри машин, фитинги в водопроводных системах, разъемы в промышленном оборудовании и вращающиеся компоненты, встречающиеся в бесчисленных механических изделиях. Эти детали могут выглядеть простыми снаружи, но их производство на самом деле требует тщательного контроля формы, размера и состояния поверхности на каждом этапе пути.

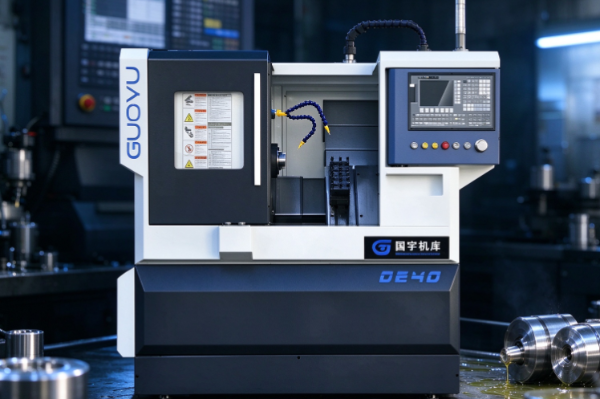

A Токарный станок с ЧПУ по металлу помогает производителям создавать эти компоненты посредством контролируемого процесса токарной обработки. ЧПУ означает компьютерное числовое управление — станок следует запрограммированным инструкциям для координации движения режущего инструмента с вращением заготовки. По мере вращения металла режущий инструмент снимает материал с выбранных участков до тех пор, пока деталь не приобретет необходимую форму.

В отличие от токарной обработки вручную, обработка с ЧПУ позволяет планировать и повторять многие движения с помощью процесса, управляемого компьютером. Именно поэтому оборудование хорошо подходит для производства цилиндрических деталей, резьбовых деталей, ступенчатых валов, втулок и других форм, требующих именно токарной обработки.

Принцип работы на бумаге довольно прост, но реальный процесс проходит через несколько взаимосвязанных этапов. Заготовка должна быть закреплена, режущий инструмент должен следовать намеченной траектории, а оператор должен подтвердить, что материал и условия обработки действительно подходят для детали. Понимание того, как эти детали работают вместе, во многом поможет объяснить, почему токарные станки с ЧПУ стали так широко использоваться в металлообработке.

1. Что такое токарный станок с ЧПУ по металлу и что он делает?

Токарный станок с ЧПУ — это станок, который формирует металл путем вращения заготовки против режущего инструмента. Заготовка удерживается зажимным устройством, в то время как режущий инструмент движется по заданной траектории, удаляя по ходу нежелательный материал.

Этот процесс называется поворотом. Это особенно полезно для компонентов с круглыми или цилиндрическими элементами. В зависимости от конструкции и оснащения станка токарный станок с ЧПУ также может выполнять такие операции, как торцевание, нарезание канавок, нарезание резьбы и сверление.

Основная цель станка — производство компонента, соответствующего заданной конструкции — независимо от того, требует ли эта конструкция определенного наружного диаметра, плоского конца, узкой канавки, резьбового участка или нескольких соединенных цилиндрических поверхностей.

Типичный токарный станок с ЧПУ состоит из нескольких ключевых компонентов.

Каждая деталь играет свою роль, но работа машины действительно зависит от того, насколько хорошо они взаимодействуют друг с другом. Шпиндель обеспечивает вращение, зажимное устройство удерживает заготовку в нужном положении, а режущий инструмент вырезает необходимые детали. Система управления связывает эти действия вместе в соответствии с программой обработки, работающей под всем этим.

Токарные станки с ЧПУ обычно обрабатывают сталь, алюминий, нержавеющую сталь, латунь и другие обрабатываемые металлы. Какой метод резки действительно подходит для данной работы, зависит от свойств материала, геометрии детали и состояния обрабатываемой поверхности.

2. Как токарный станок с ЧПУ обрабатывает металлическую заготовку?

Процесс токарной обработки начинается, когда станок закрепляет металлическую заготовку и вращает ее вокруг центральной оси. Затем режущий инструмент контактирует с вращающейся поверхностью и снимает материал по мере его движения.

Представьте себе круглый металлический стержень, который должен стать валом нескольких диаметров. Исходный стержень изначально толще, чем требует готовый компонент. Режущий инструмент удаляет материал из выбранных секций, оставляя после себя необходимую форму.

Основной процесс токарной обработки разбивается на три основных действия.

Вращение заготовки

Шпиндель вращает заготовку, а зажимное устройство удерживает ее на месте. Стабильное вращение здесь имеет большое значение, поскольку движение или плохой зажим могут полностью испортить результат обработки.

Движение инструмента

Режущий инструмент движется к заготовке или вдоль нее. Одно направление определяет, насколько глубоко инструмент врезается в поверхность; другой контролирует длину фактически обрабатываемой области.

Удаление материала

Когда инструмент соприкасается с металлом, небольшие кусочки материала отслаиваются от заготовки. Повторяющиеся движения инструмента постепенно создают необходимый диаметр, длину и форму поверхности.

Различные операции создают разные функции. Облицовка обеспечивает ровную торцевую поверхность. Прямое точение уменьшает внешний диаметр. При проточке образуется узкий канал, а при нарезании резьбы образуется спиральный профиль, позволяющий деталям входить в зацепление с соответствующей резьбой.

Токарный станок с ЧПУ может выполнять несколько таких операций за одну установку, при условии, что станок и инструменты поддерживают это. Это сокращает необходимость перемещать заготовку между отдельными станками.

Этот процесс заключается не просто в удалении как можно большего количества материала. Траектория инструмента должна соответствовать конструкции, а условия резания должны соответствовать обрабатываемому металлу. Чрезмерные силы резания, неподходящий инструмент или нестабильное крепление заготовки могут привести к нарушению поверхности и окончательных размеров.

3. Как система управления ЧПУ управляет режущим инструментом?

Система управления — это то, что отличает токарный станок с ЧПУ от обычного станка с ручным управлением. Вместо того, чтобы полностью полагаться на оператора, который будет вручную управлять каждым движением, станок с ЧПУ следует программе, в которой заранее прописаны операции обработки.

Эта программа содержит инструкции по вращению шпинделя, перемещению инструмента, операциям резания и другим функциям станка. Система управления интерпретирует эти инструкции и соответствующим образом координирует соответствующие движения.

Процесс обычно начинается с цифрового проектирования детали или технического чертежа. Программист выясняет, как следует обрабатывать деталь, и прокладывает траектории движения инструмента. Эти инструкции затем преобразуются в машиночитаемую программу, которую фактически может выполнять токарный станок.

Во время работы система управления управляет осями станка и шпинделем в соответствии с запрограммированной последовательностью. Режущий инструмент следует по запланированному пути, снимая материал с намеченных участков по ходу движения.

Это позволяет изготавливать детали с несколькими связанными элементами без ручного управления каждым резом. Это также позволяет производителям надежно повторять одну и ту же последовательность обработки при производстве партии аналогичных компонентов.

Однако компьютерное управление не избавляет от необходимости тщательной подготовки. Программа должна точно соответствовать реальной заготовке, расположению инструмента и настройке станка. Неправильные инструкции могут привести к тому, что инструмент начнет работать не в том месте или попадет на территорию, которой он не должен касаться.

Положение инструмента также необходимо правильно установить. Станку необходимо знать, где на самом деле находится заготовка и как режущий инструмент соотносится с контрольными точками детали. Эти настройки позволяют запрограммированным движениям соответствовать намеченной геометрии детали.

Операторы несут ответственность за проверку настройки, просмотр программы и постоянное наблюдение за процессом обработки. Система управления, конечно, направляет движения, но качество результата все равно зависит от правильного планирования и исполнения со стороны человека.

4. Каковы основные этапы токарной обработки металла с ЧПУ?

Отдельные операции по механической обработке сильно различаются, но многие операции на токарных станках с ЧПУ выполняются в целом по схожему рабочему процессу. Каждый этап подготавливает станок или заготовку к дальнейшим действиям.

Подготовка заготовки

Процесс начинается с подходящего сырья — металлического прутка, подготовленной заготовки или частично сформированной детали. Материалу необходим достаточный запас материала, чтобы можно было фактически обработать необходимые детали.

Оператор проверяет состояние заготовки и подтверждает, что оно соответствует запланированной операции. В противном случае дефекты материалов, неподходящие размеры или плохое состояние поверхности могут создать настоящую головную боль.

Крепление и настройка инструмента

Заготовка закрепляется в патроне или другом подходящем удерживающем устройстве. Режущие инструменты устанавливаются в держатели, а их положение фиксируется в системе управления станком.

Правильный зажим имеет значение, поскольку заготовка должна оставаться стабильной во время вращения и резки. Установка также должна позволять режущему инструменту действительно достигать участков, требующих механической обработки.

Подготовка программы

Программа обработки определяет движения инструмента и порядок выполнения операций. Она должна одновременно учитывать форму детали, геометрию инструмента, материал и возможности станка.

Прежде чем начать производство, программа и настройка заслуживают проверки, чтобы выявить потенциальные столкновения или неправильные движения, прежде чем они причинят реальный ущерб.

Резка и придание формы

Здесь машина выполняет запрограммированные операции. Режущий инструмент удаляет материал для создания необходимых поверхностей и элементов.

В зависимости от компонента это может включать несколько проходов и использование разных инструментов. Оператор постоянно следит за необычным шумом, вибрацией, повреждением инструмента или неожиданным образованием стружки.

Инспекция

Готовая деталь проверяется на соответствие ее чертежу или спецификации. Проверка может включать измерение диаметров, проверку длины, проверку резьбы и проверку состояния поверхности.

Если деталь не соответствует требуемым размерам, причина может быть связана с износом инструмента, неправильной настройкой, изменением материала или ошибками программы. Выявление фактической причины помогает предотвратить распространение той же проблемы на последующие части.

Эти этапы образуют действительно взаимосвязанный процесс. Проблемы во время подготовки материала или фиксации заготовки могут повлиять на операцию резки, а ошибки в обработке, как правило, выявляются во время контроля на производственной линии.

5. Какие металлические детали может производить токарный станок с ЧПУ?

Токарные станки с ЧПУ обычно производят компоненты, имеющие вращающуюся форму. Область их применения простирается от простых цилиндрических деталей до деталей, имеющих несколько диаметров, канавок, отверстий или резьбовых участков.

Валы и штифты

Валы и штифты часто имеют круглые поверхности, выступы и диаметры. Токарная обработка создает эти элементы, сохраняя при этом взаимосвязь между различными частями детали.

Резьбовые компоненты

Некоторые винты, шпильки и другие резьбовые детали можно обрабатывать на токарных станках с ЧПУ, оборудованных для нарезания резьбы. Резьба должна соответствовать предполагаемому соединению и тому, чего фактически требует конструкция компонента.

Втулки и втулки

Эти компоненты часто имеют цилиндрические внешние поверхности рядом с внутренними отверстиями. Подходящие токарные станки с ЧПУ могут выполнять наружную обработку, а также выполнять поддерживаемые операции внутренней обработки.

Фланцы и фитинги

Многие фитинги имеют круглые профили, ступенчатые поверхности или пазы. Токарная обработка позволяет получить эти элементы для использования в системах трубопроводов, оборудовании и промышленных сборках.

Металлические компоненты на заказ

Производители часто обращаются к токарных станкам с ЧПУ для изготовления специализированных деталей, предназначенных для конкретного оборудования или узлов. План обработки зависит от геометрии детали и требуемого материала.

Стоит отметить, что не каждая металлическая деталь подходит для токарной обработки. Компоненты со сложными плоскими поверхностями, глубокими карманами или элементами, разбросанными по нескольким сторонам, часто требуют фрезерования или другой обработки. Некоторые работы заканчиваются совмещением токарной и фрезерной обработки для завершения конструкции.

Реальное значение здесь имеет форма компонента. Токарная обработка с ЧПУ особенно эффективна, когда основные элементы детали располагаются вокруг центральной оси.

6. Какие факторы влияют на производительность токарных станков с ЧПУ в металлообработке?

Токарный станок с ЧПУ может точно следовать своей программе только тогда, когда станок, инструмент, материал и настройка работают вместе правильно. Несколько факторов определяют качество и стабильность готовой детали.

Свойства материала

Разные металлы ведут себя под режущим инструментом совершенно по-разному. Некоторые производят длинную стружку; другие разбиваются на более короткие фрагменты. Некоторые машины легко; другие предъявляют гораздо более высокие требования к самому режущему инструменту.

Материал влияет на выбор инструмента, условия резания, контроль стружки и состояние готовой поверхности в целом.

Состояние режущего инструмента

Изношенный или поврежденный инструмент может оставить шероховатую поверхность, сместить размеры или привести к нестабильным результатам. Износ инструмента имеет тенденцию развиваться постепенно, именно поэтому регулярный осмотр так важен.

Инструмент также должен соответствовать материалу и выполняемой операции. Инструмент, предназначенный для одного типа металла, может плохо работать с другим.

Зажим заготовки

Заготовка должна оставаться надежной во время вращения и резки. Плохой зажим приводит к движению, вибрации или нежелательной деформации в процессе.

Длинным или тонким деталям может потребоваться дополнительная поддержка, поскольку в противном случае они могут согнуться под действием силы резания. Метод удержания должен отражать форму и жесткость всего, с чем вы работаете.

Состояние машины

Механическое состояние машины определяет, насколько плавно движутся ее компоненты. Изношенные направляющие, плохая центровка или проблемы со шпинделем могут подорвать стабильность обработки.

Регулярное техническое обслуживание помогает выявить проблемы до того, как они затронут большую партию деталей.

Точность программы и настройки

Программа должна точно описывать предполагаемую траекторию инструмента, а настройка станка должна точно соответствовать этой программе. Неправильное положение инструмента, ссылки на детали или инструкции по обработке могут привести к ошибкам в размерах или прямым столкновениям.

Управление чипом и теплом

При резке выделяется как тепло, так и металлическая стружка. Если стружка скапливается вокруг зоны резания, она может помешать обработке или полностью повредить поверхность. Соответствующие методы удаления стружки и охлаждения помогают поддерживать стабильные условия эксплуатации.

На практике эти факторы взаимосвязаны. Подходящий режущий инструмент все равно может дать плохие результаты, если заготовка не закреплена должным образом. Точно так же хорошо подготовленная программа не сможет компенсировать повреждение инструмента или неподходящее сырье.

7. Чем токарный станок с ЧПУ отличается от ручного токарного станка?

И станки с ЧПУ, и ручные токарные станки формируют металл посредством вращения и резки. Их действительное различие сводится к тому, как контролируются движения инструмента.

Ручной токарный станок опирается на оператора, который направляет режущий инструмент напрямую через маховики и органы управления станком. Оператор регулирует положение инструмента в процессе работы и делает вызов в зависимости от обрабатываемой детали и условий резки перед ним.

Вместо этого токарный станок с ЧПУ следует запрограммированным инструкциям. Оператор подготавливает станок, устанавливает положение инструмента и заготовки и запускает цикл обработки. Затем система управления берет на себя управление, координируя движения, описанные в программе.

Какой из них действительно подходит, зависит от выполняемой работы. Оборудование с ЧПУ оказывается полезным, когда заводу необходимо надежно повторять сложные или последовательные последовательности обработки. Ручные машины, как правило, подходят для ремонтных мастерских и задач, связанных с частой регулировкой отдельных деталей.

Ни один из типов машин не устраняет необходимости в навыках оператора, что стоит подчеркнуть. Обработка на станках с ЧПУ требует реальных знаний в области программирования, оснастки, настройки и управления процессом. Ручное точение зависит от практического управления станком и умения оценивать процесс резки по мере его развития.

В некоторых мастерских оба типа используются одновременно. Токарный станок с ручным управлением может выполнять простые задачи по ремонту, в то время как токарный станок с ЧПУ производит компоненты, которые действительно нуждаются в повторяемых запрограммированных движениях.

8. Как производители могут обеспечить стабильное качество токарной обработки металла с ЧПУ?

Последовательная обработка сводится к сохранению контроля над всем производственным процессом, от начала до конца. Деталь может соответствовать своим требованиям во время одного запуска, но позже отклониться, если материал, состояние инструмента или настройки станка изменятся хотя бы незначительно.

Практический подход начинается со стабильной установки. Заготовка должна быть надежно закреплена, инструменты должны быть установлены правильно, а программа должна точно соответствовать предполагаемому компоненту. Эти проверки снижают вероятность ошибок задолго до начала резки.

Операторы также должны следить за процессом обработки во время его выполнения. Изменения звука резания, вибрации, формы стружки или внешнего вида поверхности могут сигнализировать о том, что инструмент или установка требуют внимания. Раннее выявление этих признаков помогает предотвратить появление дефектов до того, как они распространится на всю партию.

Инспекция добавляет к этому еще один уровень контроля. Измерение выбранных характеристик во время производства помогает убедиться, что процесс на протяжении всего процесса остается в требуемых пределах. Частота и порядок проведения проверок должны отражать конструкцию компонента и его предполагаемое использование.

Обслуживание инструмента имеет не менее важное значение. Режущие инструменты постепенно изнашиваются по мере использования, а изношенные кромки могут ухудшить как размеры, так и качество поверхности. Замена или обслуживание инструментов через определенные промежутки времени помогает поддерживать стабильные условия резания с течением времени.

Производителям также следует хорошо организовывать информацию об обработке. Записи о смене инструментов, корректировках настроек, результатах проверок и работах по техническому обслуживанию могут помочь выявить повторяющиеся проблемы до того, как они станут более серьезными. Если один и тот же дефект продолжает появляться в нескольких производственных циклах, эти записи могут показать, связана ли причина с материалом, инструментами, программированием или состоянием машины.

В конечном итоге токарный станок с ЧПУ работает за счет координации вращения шпинделя, контролируемого движения инструмента и запланированного удаления материала. Система управления следует программе обработки, а оператор следит за тем, чтобы станок, заготовка и условия резания соответствовали поставленной задаче. Управляйте этими элементами вместе, и токарная обработка с ЧПУ позволяет получать металлические детали с повторяемыми формами и поверхностями для действительно широкого спектра промышленного применения.
