В каких отраслях используются токарные станки с ЧПУ с двумя шпинделями и двумя револьверными головками

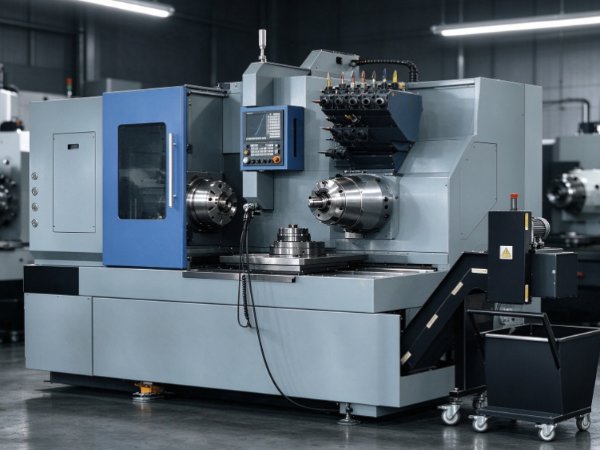

A Токарный станок с ЧПУ с двумя шпинделями и двумя револьверными головками появляется в цехах, где детали требуют нескольких токарных операций, выполняемых с настоящей координацией и устойчивым, предсказуемым потоком. Установка с двумя шпинделями позволяет заготовке перемещаться с одного шпинделя на другой в процессе обработки, а две револьверные головки дают машинистам больше места для организации режущих инструментов и последовательности операций. В совокупности эта установка помогает производителям работать с деталями, имеющими особенности на обоих концах, не останавливаясь постоянно для повторной обработки детали вручную.

Вы найдете это оборудование в нескольких отраслях промышленности — автомобильной, аэрокосмической, медицинской, электронной, промышленной, а также в оборудовании для контроля жидкостей и других. Каждая из этих областей имеет свои собственные ожидания относительно формы детали, материала, качества поверхности и того, как на самом деле планируется производство. Стоит ли вкладывать деньги в двухшпиндельный токарный станок с двумя револьверными головками, зависит от того, насколько его возможности соответствуют потребностям конкретной детали.

Знание того, где обычно используется этот тип машин, может помочь производителям определить наиболее подходящие области применения и принять более разумные решения по выбору оборудования.

Какую роль эти токарные станки играют в автомобильном производстве?

В автомобильном производстве используется множество цилиндрических металлических деталей — с внутренними отверстиями, канавками, резьбой и другими обработанными деталями. Они попадают в двигатели, трансмиссии, системы рулевого управления, тормоза и множество других систем автомобиля. Большинству из них требуется несколько проходов обработки, прежде чем они будут готовы к сборке.

Токарный станок с ЧПУ с двумя шпинделями и двумя револьверными головками хорошо подходит для этой цели, поскольку позволяет выполнять совместимые операции в рамках одного скоординированного процесса. Один шпиндель может удерживать деталь, пока инструменты работают на любых доступных поверхностях. Оттуда деталь может перейти на второй шпиндель, чтобы другой конец — или любые оставшиеся детали — были завершены.

Такая установка действительно окупается, когда деталь требует доработки с обеих сторон. Вместо того, чтобы снимать деталь со станка и снова устанавливать ее в другом месте, передача может произойти прямо на том же оборудовании. Меньшее количество этапов обработки обычно означает более простое планирование и меньшую вероятность того, что что-то будет установлено неправильно.

Общие автомобильные применения включают в себя:

• Компоненты вала — детали, требующие токарной обработки, обработки канавок, уступов или торцевой обработки.
• Компоненты трансмиссии — вращающиеся детали, которые проходят несколько взаимосвязанных операций.
• Корпуса клапанов и соединителей — мелкие детали с внешними профилями и внутренними проходами.
• Детали рулевого управления и тормозной системы — размеры и качество поверхности которых напрямую влияют на качество сборки и функционирования.
• Компоненты, связанные с крепежными деталями — обработанные детали с резьбой, выступами или фасонными концами.

Тем не менее, эта машина не подходит для всего, что есть в автомобиле. Крупные отливки, плоские детали конструкций и детали, требующие тяжелой фрезерной обработки, обычно требуют совершенно другого оборудования. Прежде чем приступить к установке двухшпиндельной двухревольверной головки, стоит взвесить геометрию детали, материал, порядок обработки и ожидаемый объем.

Как аэрокосмическая промышленность использует это оборудование?

Аэрокосмическое производство имеет дело с деталями авиационных систем, двигателей, механизмов управления и вспомогательного оборудования — часто со сложными профилями, жесткими размерными допусками и требовательными характеристиками материалов. При производстве здесь необходимо учитывать как конструкцию детали, так и то, что она фактически должна делать после установки.

Двухшпиндельные двухревольверные токарные станки хорошо подходят для обработки подходящих вращающихся деталей аэрокосмической отрасли — втулок, втулок, валов, фитингов и некоторых компонентов корпуса. Возможность координировать несколько токарных операций одновременно помогает организовать последовательность обработки деталей, требующих обработки более чем на одной поверхности или конце.

Выбор материала имеет большое значение в этой области. Компоненты аэрокосмической отрасли могут быть изготовлены из алюминиевого сплава, нержавеющей стали, титана или чего-то еще, выбранного с учетом конкретных механических свойств. Различные металлы по-разному реагируют на силу резания, тепловыделение и износ инструмента, поэтому весь процесс должен строиться вокруг конкретного материала и конструкции.

Расположение двух револьверных головок также обеспечивает большую гибкость при размещении инструмента. Совместимые операции можно разделить между револьверными головками в зависимости от доступа к инструменту, положения шпинделя и риска столкновения деталей. Если все сделано правильно, это сокращает время простоя между монтажами, когда программа и настройка правильно скоординированы.

Помимо всего этого, аэрокосмическая работа по-прежнему требует тщательного контроля, отслеживания и контроля процессов. Пропуск детали через двухшпиндельный двухревольверный токарный станок сам по себе не гарантирует, что она соответствует техническим характеристикам — состояние инструмента, фиксация заготовки, исправность станка и процедуры проверки — все это влияет на конечный результат.

Этот тип станка заслужил свое место главным образом тогда, когда геометрия вращения детали и порядок обработки действительно соответствуют тому, что она делает хорошо. Детали, в которых преобладают плоские поверхности или тяжелое многоосное фрезерование, обычно требуют совершенно другого подхода к обработке.

Почему производство медицинского оборудования полагается на это оборудование?

Производство медицинского оборудования охватывает широкий спектр — от многоразовых инструментов и приспособлений для оборудования до прецизионных деталей, встраиваемых в более крупные медицинские системы. Многие из этих деталей маленькие, цилиндрические и содержат много деталей, часто с узкими канавками, внутренними отверстиями, резьбовыми секциями или фасонными концами, которые должны точно сопрягаться с другими деталями.

Токарный станок с ЧПУ с двумя шпинделями и двумя револьверными головками может обрабатывать подходящие металлические детали, требующие нескольких токарных операций. Его способность обрабатывать различные поверхности и перемещать совместимые детали между шпинделями помогает организовать производство компонентов, требующих обработки деталей с обеих сторон.

Вероятные приложения включают в себя:

• Компоненты хирургического инструмента — выберите ручки, стержни, втулки и разъемы.
• Фитинги для медицинского оборудования — небольшие точеные детали, которые соединяют или поддерживают более крупные узлы.
• Корпуса приборов — вращающиеся тела с внутренними отверстиями или фасонной внешней поверхностью.
• Компоненты жидкостной системы — фитинги и соединители, требующие точных сопрягаемых поверхностей.
• Валы и штифты оборудования — детали, используемые в движущихся механизмах или системах позиционирования.

Материал и отделка должны меняться в зависимости от того, для чего предназначена деталь. Нержавеющую сталь часто выбирают из-за ее коррозионной стойкости и совместимости с определенными методами очистки, в то время как другие работы требуют использования других материалов в зависимости от прочности, веса или замысла конструкции.

Механическая обработка медицинских деталей — это лишь часть более длительного процесса. Очистка, проверка поверхности, отделка, валидация — все это еще предстоит сделать позже. Машина, которая сокращает этапы настройки, не устраняет необходимости во всем, что происходит после нее.

Также стоит отделить детали общего медицинского оборудования от компонентов, предназначенных для непосредственного клинического использования — к последнему обычно предъявляются дополнительные требования, касающиеся пригодности материалов, чистоты, документации и контроля производства.

Когда конструкция детали включает в себя несколько элементов токарной обработки, которые хорошо работают вместе, токарно-револьверный станок с двумя шпинделями может существенно упростить рабочий процесс обработки.

Какие приложения существуют в производстве электроники и электрооборудования?

Электроника и электрическое оборудование часто состоят из небольших металлических деталей, которые соединяют, поддерживают, защищают или позиционируют другие компоненты. Люди склонны представлять себе печатные платы и микросхемы, когда думают об «электронике», но многие из этих продуктов в равной степени зависят от точно обработанных металлических фитингов.

Подумайте о корпусах разъемов, корпусах контактов, резьбовых адаптерах, корпусах датчиков, клеммных деталях и небольших валах, используемых в электромеханических сборках. Многие из них требуют внутренних отверстий, внешней резьбы, канавок и контактных поверхностей тщательной формы.

Токарный станок с ЧПУ с двумя шпинделями и двумя револьверными головками подходит для вращающихся компонентов, размеры и требования к обработке которых соответствуют его возможностям. Два положения шпинделя обеспечивают доступ к различным концам детали, а револьверные головки позволяют производителям располагать инструменты в соответствии с порядком обработки.

Это особенно важно, когда деталь требует нескольких связанных операций. Например, корпус соединителя может потребовать одновременной внешней токарной обработки, внутреннего растачивания, торцевой обработки и нарезания резьбы. Координация всего этого на одном станке сокращает перемещение заготовки между отдельными станциями на каждом этапе.

Мелкие детали тоже приносят свою головную боль. Их может быть сложно надежно удерживать, а силы резки требуют тщательного управления, чтобы избежать деформации или повреждения поверхности. Выбор инструмента и удаление стружки влияют на качество обработки и стабильность всего процесса.

Детали электрооборудования часто также должны соответствовать стандартам проводимости, коррозионной стойкости или совместимости с другими материалами — все это влияет на выбор материала и любую обработку поверхности после механической обработки.

Разумеется, ничто из этого не заменяет все процессы, используемые в производстве электроники. Изготовление печатных плат, размещение компонентов, формование, обработка листового металла — все это требует совершенно разного оборудования. Двухшпиндельные двухревольверные токарные станки особенно важны для обработки металлических деталей, вплетенных в эти более крупные системы производства.

Какую выгоду получает промышленное машиностроение от этого оборудования?

Промышленное оборудование охватывает множество сфер — заводское оборудование, инструменты для мастерских, системы обработки материалов, упаковочные линии и многое другое. Эти машины полны вращающихся частей: валы, втулки, штифты, муфты, втулки, все механические детали, которые обеспечивают движение или соединение вещей.

Эти компоненты обычно требуют нескольких этапов обработки. Валу могут потребоваться различные диаметры по длине, канавки для стопорных колец, резьбовые концы и обработанные поверхности для сборки. Для втулки может потребоваться как внутреннее отверстие, так и фасонная внешняя часть.

Токарно-револьверный станок с двумя шпинделями помогает объединить совместимые операции в одну запланированную последовательность. Если станок поддерживает перемещение деталей между шпинделями, он также может обрабатывать оба конца без отдельной ручной настройки между ними.

Эта возможность работает как для производителей, выполняющих повторное производство, так и для тех, кто выполняет более индивидуальную работу. Хорошо построенная программа может координировать движение инструмента и операции шпинделя для конкретной детали. Когда требования меняются, программу, инструмент или фиксацию можно скорректировать для размещения другой, но совместимой детали.

Насколько это увеличивает ценность, действительно зависит от ассортимента продукции. Магазин, выпускающий небольшие партии различных деталей, вероятно, больше всего заботится о гибкости настройки и простоте программирования. Цех, неоднократно производящий одни и те же детали, скорее всего, будет уделять больше внимания времени цикла, стойкости инструмента и единообразному обращению.

Техническое обслуживание здесь имеет не меньшее значение. Револьверные головки, шпиндельные системы, держатели инструментов, устройства крепления, системы управления стружкой — все это требует регулярного внимания. Пропуск технического обслуживания, и стабильность обработки пострадает, независимо от того, насколько хороша была первоначальная настройка.

Таким образом, двухшпиндельные двухревольверные токарные станки имеют смысл для производителей промышленного оборудования, детали которых действительно выигрывают от скоординированной обработки. Они менее полезны, когда большая часть работы связана с большими сборными конструкциями или фрезерованием тяжелых поверхностей, с которыми хорошо справляется токарный центр.

Где гидравлические и пневматические системы используют эти токарные станки?

Гидравлическое и пневматическое оборудование зависит от компонентов, которые контролируют, направляют или содержат жидкости и газы под давлением — они встречаются в производственном оборудовании, мобильных машинах, промышленной автоматизации, сельскохозяйственном оборудовании и системах обработки жидкостей в целом.

Многие из этих частей вращаются по своей природе. Корпуса клапанов, переходники, резьбовые фитинги, втулки, заглушки и некоторые детали, связанные с цилиндрами, часто требуют токарной обработки, растачивания, нарезания канавок или нарезания резьбы — именно того, что зависит от конкретной конструкции и функции.

Токарно-револьверный станок с двумя шпинделями и револьверной головкой пригодится, когда эти детали требуют нескольких операций токарной обработки и доступа к обоим концам. Скажем, для фитинга может потребоваться фигурная внешняя часть, внутренний проход и резьба в различных секциях. Координация всего этого в одном процессе сокращает количество повторных операций.

Возможность размещения нескольких инструментов также дает производителям больше возможностей для планирования различных потребностей в резке. Инструменты назначаются в зависимости от обрабатываемого элемента, при условии, что конфигурация станка допускает необходимое перемещение и зазор.

При работе по контролю жидкости качество поверхности и точность размеров напрямую влияют на герметичность и посадку. Качество резьбы, геометрия отверстия и состояние сопрягаемой поверхности — все это влияет на то, будет ли деталь собрана правильно и выдержит ли она эксплуатацию — именно поэтому тщательный контроль и контроль качества должны поддерживать саму обработку.

Однако не каждая гидравлическая или пневматическая деталь подходит для токарных станков. Большие блоки клапанов с множеством пересекающихся каналов обычно требуют фрезерования, сверления или других процессов. Некоторые детали также нуждаются в термообработке, шлифовке или чистовой обработке после первоначальной токарной обработки.

Эта машина заслуживает своего существования, когда деталь действительно имеет значимое сочетание характеристик вращения, которые находятся в пределах того, с чем она может справиться.

Какие другие отрасли могут использовать этот тип токарного станка с ЧПУ?

Те же основные принципы применяются и в некоторых других областях производства — это оборудование не привязано к одной категории продуктов. Важно то, действительно ли геометрия, материал и последовательность изготовления детали подходят для установки с двумя шпинделями и двумя револьверными головками.

Детали сельскохозяйственной техники часто должны со временем выдерживать вибрацию, движение и внешние условия. Токарный станок отлично справляется с токарной работой; Выбор материала и последующая обработка поверхности заботятся об окружающей среде.

Производители насосов и компрессоров также полагаются на целый ряд вращающихся металлических деталей — гильз, заглушек, фитингов, некоторых корпусов — требующих как внутренней, так и внешней обработки. Какое оборудование имеет смысл, зависит от геометрии детали и от того, какая часть работы на самом деле выполняется токарной обработкой.

Энергетическое оборудование покрывает более широкий спектр производственных потребностей. Некоторые детали хорошо подходят для обработки на станках с ЧПУ; другие слишком велики или требуют методов обработки, выходящих за рамки возможностей токарных центров. Токарно-револьверный станок с двумя шпинделями и двумя револьверными головками подходит для совместимых компонентов, а не для всего узла.

Общее производство метизов также выигрывает от скоординированной обработки, когда детали требуют повторяющихся операций. Тем не менее, большие объемы производства простых, повторяющихся деталей могут фактически потребовать использования более специализированного оборудования. Все сводится к сравнению того, что предлагает токарный станок, с тем, что на самом деле требует продукт.

Что должны взвесить производители, прежде чем выбрать эту машину для своей отрасли?

Эти отрасли имеют некоторые общие потребности в обработке, но их приоритеты могут выглядеть совершенно по-разному изо дня в день. Поставщик медицинского оборудования может больше всего заботиться об обработке поверхности и документации; производитель автомобильных запчастей может больше полагаться на повторяемость и поток. В любом случае, правильная машина должна соответствовать реальной работе, а не просто иметь отраслевую марку.

Некоторые вещи стоит тщательно обдумать.

Требования к геометрии детали и обработке

Внимательно посмотрите на форму детали, какие детали требуют механической обработки и сколько работы требует каждый конец. Двухшпиндельная установка наиболее целесообразна, когда деталь требует скоординированной обработки с разных сторон. Если деталь в основном предназначена для фрезерования, а не для токарной обработки, возможно, лучше подойдет другая конфигурация станка.

Доступ к инструментам и координация операций

Две револьверные головки открывают больше возможностей для размещения инструментов, но эта гибкость также требует тщательного планирования. Последовательность должна учитывать доступ к инструменту, расположение шпинделя, зазор стружки и риск столкновения деталей в середине цикла. Операции следует назначать на основе того, что действительно нужно детали и что машина реально может делать.

Объем производства и ассортимент продукции

Производители, использующие повторяющиеся детали, обычно получают выгоду от меньшего количества отдельных этапов обработки. Магазины, которые часто меняют продукцию, должны вместо этого взвешивать время программирования, замену инструментов и накладные расходы на настройку. Настоящая ценность машины проявляется тогда, когда она решает реальную производственную проблему, а не усложняет процесс сам по себе.

Требования к материалу и качеству

Разные металлы режутся по-разному. Здесь заслуживают внимания стабильность заготовки, износ инструмента, образование стружки, качество поверхности и процесс контроля. Детали, предназначенные для работы в сложных условиях, могут нуждаться в дополнительных проверках или отделочных работах после завершения обработки.

Навыки оператора и планирование технического обслуживания

Для эксплуатации двухшпиндельного токарно-револьверного станка требуется скоординированное программирование и четкое понимание того, как он движется. Операторам необходимо правильно настроить машину, проверить траекторию движения инструмента и выявить потенциальные столкновения, прежде чем что-либо заработает. Регулярное техническое обслуживание обеспечивает стабильность работы и предотвращает простои, которых можно избежать.

Интеграция с более широкой производственной линией

Механическая обработка — это лишь часть общей картины. Погрузка, разгрузка, проверка, очистка, отделка и последующая сборка — все это влияет на общий рабочий процесс. Стоит оценить, насколько токарный станок вписывается в эти этапы, в том числе имеет ли смысл автоматизированная обработка материалов.

В автомобильной, аэрокосмической, медицинской, электронной, промышленной технике и производстве систем управления жидкостями двухшпиндельные двухревольверные токарные станки с ЧПУ повсюду служат, по сути, одной и той же цели: координация нескольких токарных операций для деталей, соответствующих сильным сторонам станка. Их реальная ценность сводится к тому, насколько хорошо конструкция машины соответствует тому, что действительно нужно данной детали. Как только производители четко поймут эту взаимосвязь, выяснить, какое место это оборудование впишется в их собственное производство, станет гораздо проще.
